КАТАЛОГ ПРОДУКЦИИ: ОБОРУДОВАНИЕ ДЛЯ ЖИВОТНОВОДСТВА



Транспортер скребковый ТСН-3.0Б

             Транспортер предназначен для механизированной уборки навоза из животноводческих помещений. Транспортер может быть использован для уборки помета на птицефермах.

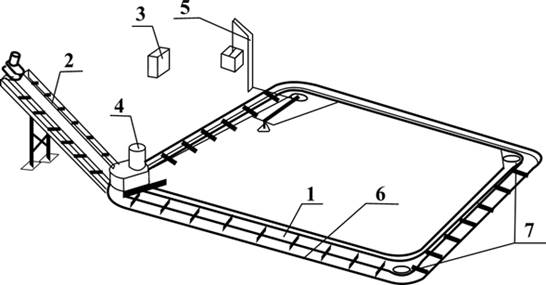

Состоит из горизонтального и наклонного транспортеров, шкафа управления. Привод транспортеров осуществляется от электродвигателей через редукторы к приводным звездочкам.


Технические характеристики ТСН-3.0Б

  • Полнота уборки навоза, % не менее: 96;
  • Скорость движения цепи конвейера, м/с горизонтального: 0,18;
  • Скорость движения цепи конвейера, м/с наклонного: 0,72;
  • Длина цепного контура конвейера, м:
    - горизонтального: 160;
    - наклонного: 13;
  • Количество обслуживаемого скота, гол.: 100-110;
  • Срок службы, лет, не менее: 4;
  • Масса, кг: 2130;

Установленная мощность, кВт., не более: 6,2;
- горизонтального конвейера: 4;
- наклонного конвейера: 2,2;


Транспортер навозоудаления ТСН-3.0Б

В качестве подстилки должна быть применена резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки. Солома длиной более 100 мм не допускается.

Уборка навоза транспортером из животноводческого помещения должна производиться не менее трех раз в сутки.

Транспортер обслуживает 100-110 стойл крупного рогатого скота.

Транспортер может быть установлен в навозные каналы от любого навозоуборочного транспортера.

Комплектация транспортера ТСН-3,0Б

Обозначение узла

Вид детали

Из чего состоит

Кол-во

Корыто наклонного транспортера в сборе ТСН-3,0Б

Корыто наклонного транспортера в сборе ТСН-3,0Б

состав:

- планка ТСН-00.531 - 256;

- планка замковая ТСН-00.496 - 34;

- ось ТСН-00.611 - 110;

- кронштейн большой (скоба) ТСН-01.501 - 17;

- скоба ТСН-00.595 - 17;

- скребок ТСН-00.755 - 17;

- болт М12х65 - 17;

- гайка М12 - 17;

- болт М12х40 - 17;

- гайка М12 - 17;

- рама ТСН-00.190 под редуктор ТСН-00.760 - 1;

- натяжной винт ТСН 00.695 - 1;

- натяжная гайка ТСН 00.151 - 1;

1

Цепь транспортера ТСН-3,0Б

Цепь транспортера ТСН-3,0Б

состав:

- планка ТСН-00.531 - 2304;

- планка замковая ТСН-00.496 - 256;

- ось ТСН-00.611 - 1280;

- кронштейн большой (скоба) ТСН-01.501 - 128;

- скоба ТСН-00.595 - 128;

- скребок ТСН-00.755 - 128;

- болт М12х65 - 128;

- гайка М12 - 128;

- болт М12х40 - 128;

- гайка М12 - 128;

1

рычаг натяжной ТСН-01.120

рычаг натяжной ТСН-01.120

состав:

- плечо - 1;

- звездочка поворотная ТСН-00.101 - 1;

- крышка верхняя ТСН-00.159 - 1;

- крышка нижняя ТСН-00.161 - 1;

- манжета 50х70 - 1;

- подшипник 308 - 2;

1

поворотное устройство горизонтальное ТСН-00.040

поворотное устройство горизонтальное ТСН-00.040

состав:

- подпятник ТСН-00.530 - 1;

- звездочка поворотная ТСН-00.101 - 1;

- крышка верхняя ТСН-00.159 - 1;

- крышка нижняя ТСН-00.161 - 1;

- манжета 50х70 - 1;

- подшипник 308 - 2;

2

1 вариант:

Станция приводная горизонтального транспортера прямого привода НИ-11.12

Станция приводная горизонтального транспортера прямого привода НИ.11.12

состав:

- редуктор НИ-11.12 - 1;

- рама большого редуктора ТСН-00.380 - 1;

- шестерня привода горизонтального редуктора НИИ-11.11.029-П - 1;

- эл/двигатель 4 кВт х 1000 об/мин АИРМ112МВ6 - 1;

1

2 вариант:



Станция приводная горизонтального транспортера ременного привода ТСН-02.020

Станция приводная горизонтального транспортера ременного привода ТСН-02-020

состав:

- редуктор ременной ТСН-02.020 - 1;

- рама большого редуктора ТСН-00.720 - 1;

- шкив на электродвигатель ТСН-00.143 - 1;

- эл/двигатель 4 кВт х 1000 об/мин АИРМ112МВ6 - 1;

- ремень 1180 - 3;

1

Приводная станция наклонного транспортера ТСН-00.760

Приводная станция наклонного транспортера ТСН-00.760

состав:

- редуктор ТСН-00.760 - 1;

- шестерня ТСН 02.610 - 1;

- эл/двигатель 1,5-2,2 кВт х 1500 об/мин АИР90L4Y3 - 1;

1

Стойка ТСН-00.360

Стойка ТСН-00.360

1

Анкерный болт ТСН-00.629

Анкерный болт ТСН-00.629

18

Звездочка ведущая на горизонтальный редуктор ТСН-00.144

Звездочка ведущая на горизонтальный редуктор ТСН-00.144

1

Звездочка ведущая на наклонный редуктор ТСН-00.105

Звездочка ведущая на наклонный редуктор ТСН-00.105

1

Пульт управления Я-5920

Пульт управления Я-5920

1
